DIY Turntable Process and Considerations I have made

[Nightshade]

I have recently started creating a turntable from the ground up I will be creating a blog with an extensive writeup of exactly what I did and more Importantly - why.
Things purchased:
Tonearm/Cartridge
Cables
Protractor
Platter Mat
Motor / motor driver / motor belt
Isolation feet

Things I will be creating from scratch:
Bearing for platter
Platter
Plinth

Platter: The platter I have decided to go with is a 13" diameter 4" thick disc of solid Aluminum (54lbs). I chose aluminum over other metals due to cost. I decided to not go with acrylic due to the bearing setup I am using.

Platter bearing: completely custom ferrofluid double pocket bearings for the axial load and a Clearaudio CMB surrounded by sorbothane for radial loads. This means the platter will effectively have no physical contact to transmit vibrations through as ferrofluid pocket bearings actually use a rigid cylinder of air held in place by ferrofluid rings held in place by the magnetic flux of an axially magnetized ring magnet. this will reduce wobble of the platter to sub 0.01mm tolerances while still having the vibration mitigation of a magnetic bearing.

Motor: Am in talks with 3 motor manufacturers, Will likely be going with a Kollmorgen 3430-A10 stepper motor (part of its PMX line). This motor will deliver around 800 oz-in or a little over 4.16 ft-lb.
Motor driver: likely a Kollmorgen P6000
Motor belt: probably REGA - EBLT Advanced Drive Belt

Tonearm: Linn Akito Tonearm
Cartridge: Whatever I have laying around, probably a AT231LP for now.
Isolation Feet: Probably sorbothane feet.

Plinth: Will be isolated from the platter to reduce harmonic coupling and various issues. Will likely be made of rose quartz for wow factor.

Questions for the forum:
What have I overlooked?
How can I reduce motor noise?
What do you want to know about the bearing? I spent nearly a month designing it.



[ACHiPo]

Watching with interest. I built a DIY turntable using a Lenco L75 as the starting point. It turned out amazingly well. Good luck!



[stra57]

Nemrég elkezdtem egy lemezjátszót az alapoktól kezdve létrehozni, egy blogot fogok létrehozni, amely részletesen leírja, hogy pontosan mit csináltam, és ami még fontosabb - miért.
Vásárolt dolgok:
Hangkar/patron
Kábelek
Szögmér?
Platter Mat
Motor / motor meghajtó / motorszíj
Elszigetel? lábak

Dolgok, amiket a semmib?l fogok létrehozni:
Csapágy tálhoz
Tál
Lábazat

Tányér: A tányér, amellyel úgy döntöttem, egy 13 hüvelyk átmér?j?, 4 hüvelyk vastag tömör alumínium korong (54 font). A költségek miatt az alumíniumot választottam más fémekkel szemben. Az általam használt csapágybeállítás miatt úgy döntöttem, hogy nem használok akrilt.

Tányéros csapágy: teljesen egyedi ferrofluid dupla zsebes csapágyak az axiális terheléshez és egy Clearaudio CMB szorbotánnal körülvéve a radiális terhelésekhez. Ez azt jelenti, hogy a tányér gyakorlatilag nem érintkezik a rezgések átadásával, mivel a ferrofluid zsebcsapágyak valójában egy merev leveg?hengert használnak, amelyet ferrofluid gy?r?k tartják a helyükön, amelyeket egy axiálisan mágnesezett gy?r?mágnes mágneses fluxusa tart a helyén. ez csökkenti a tányér ingadozását 0,01 mm-es t?réshatár alá, miközben a mágneses csapágy rezgéscsillapítása továbbra is fennáll.

Motor: 3 motorgyártóval tárgyalok, valószín?leg egy Kollmorgen 3430-A10 léptet?motorral fogok dolgozni (a PMX termékcsalád része). Ez a motor körülbelül 800 oz-in vagy valamivel több, mint 4,16 ft-lb.
Motorvezet?: valószín?leg Kollmorgen P6000
Motorszíj: valószín?leg REGA - EBLT Advanced Drive Belt

Hangkar: Linn Akito Tonearm
Patron: Bármi is van, egyel?re valószín?leg AT231LP.
Elszigetel? lábak: Valószín?leg szorbotán láb.

Lábazat: Leválasztják a tányérról, hogy csökkentsék a harmonikus csatolást és a különféle problémákat. Valószín?leg rózsakvarcból készül a wow faktor miatt.

Kérdések a fórumhoz:
Mit hagytam figyelmen kívül?
Hogyan csökkenthetem a motor zaját?
Mit szeretnél tudni a csapágyról? Közel egy hónapot töltöttem a tervezéssel.



[stra57]

Dear Nightshade

I would be interested to know where the project is at. I'm building a record player myself. I also make the arm myself. Engine Papst, controller with quartz. Arm bearing swiss high quality by EMT clone.



[kach22i]

Re: ferrofluid double pocket bearings

I looked the above phrase up and found the 2005 article below.

The attraction of Ferrofluid Bearings

Magnetic-fluid technology brings compact, low-friction, self-contained bearings capable of speeds to 30,000 rpm.

www.machinedesign.com

Another article below with math, diagram and website cookies - so run CCleaner on your computer after if you like.

https://www.sciencedirect.com/science/article/pii/S0301679X18303864

Nightshade on June 22, 2022 posted similar thread on Vinyl Engine, not sure where else but ghosted that thread too.



[stra57]

Nemrég elkezdtem egy lemezjátszót az alapoktól kezdve létrehozni, egy blogot fogok létrehozni, amely részletesen leírja, hogy pontosan mit csináltam, és ami még fontosabb - miért.
Vásárolt dolgok:
Hangkar/patron
Kábelek
Szögmérő
Platter Mat
Motor / motor meghajtó / motorszíj
Elszigetelő lábak

Dolgok, amiket a semmiből fogok létrehozni:
Csapágy tálhoz
Tál
Lábazat

Tányér: A tányér, amellyel úgy döntöttem, egy 13 hüvelyk átmérőjű, 4 hüvelyk vastag tömör alumínium korong (54 font). A költségek miatt az alumíniumot választottam más fémekkel szemben. Az általam használt csapágybeállítás miatt úgy döntöttem, hogy nem használok akrilt.

Tányéros csapágy: teljesen egyedi ferrofluid dupla zsebes csapágyak az axiális terheléshez és egy Clearaudio CMB szorbotánnal körülvéve a radiális terhelésekhez. Ez azt jelenti, hogy a tányérnak gyakorlatilag nincs fizikai érintkezése a rezgések átadásához, mivel a ferrofluid zsebcsapágyak valójában egy merev levegőhengert használnak, amelyet ferrofluid gyűrűk tartják a helyükön, amelyeket egy axiálisan mágnesezett gyűrűmágnes mágneses fluxusa tart a helyén. ez csökkenti a tányér ingadozását 0,01 mm-es tűréshatár alá, miközben továbbra is megőrzi a mágneses csapágy rezgéscsillapítását.

Motor: 3 motorgyártóval tárgyalok, valószínűleg egy Kollmorgen 3430-A10 léptetőmotorral fogok dolgozni (a PMX termékcsalád része). Ez a motor körülbelül 800 oz-in vagy valamivel több, mint 4,16 ft-lb.
Motorvezető: valószínűleg Kollmorgen P6000
Motorszíj: valószínűleg REGA - EBLT Advanced Drive Belt

Hangkar: Linn Akito Tonearm
Patron: Bármi is van, egyelőre valószínűleg AT231LP.
Elszigetelő lábak: Valószínűleg szorbotán láb.

Lábazat: Leválasztják a tányérról, hogy csökkentsék a harmonikus csatolást és a különféle problémákat. Valószínűleg rózsakvarcból készül a wow faktor miatt.

Kérdések a fórumhoz:
Mit hagytam figyelmen kívül?
Hogyan csökkenthetem a motor zaját?
Mit szeretnél tudni a csapágyról? Majdnem egy hónapot töltöttem a tervezéssel.



[stra57]

Nemrég elkezdtem egy lemezjátszót az alapoktól kezdve létrehozni, egy blogot fogok létrehozni, amely részletesen leírja, hogy pontosan mit csináltam, és ami még fontosabb - miért.
Vásárolt dolgok:
Hangkar/patron
Kábelek
Szögmérő
Platter Mat
Motor / motor meghajtó / motorszíj
Elszigetelő lábak

Dolgok, amiket a semmiből fogok létrehozni:
Csapágy tálhoz
Tál
Lábazat

Tányér: A tányér, amellyel úgy döntöttem, egy 13 hüvelyk átmérőjű, 4 hüvelyk vastag tömör alumínium korong (54 font). A költségek miatt az alumíniumot választottam más fémekkel szemben. Az általam használt csapágybeállítás miatt úgy döntöttem, hogy nem használok akrilt.

Tányéros csapágy: teljesen egyedi ferrofluid dupla zsebes csapágyak az axiális terheléshez és egy Clearaudio CMB szorbotánnal körülvéve a radiális terhelésekhez. Ez azt jelenti, hogy a tányérnak gyakorlatilag nincs fizikai érintkezése a rezgések átadásához, mivel a ferrofluid zsebcsapágyak valójában egy merev levegőhengert használnak, amelyet ferrofluid gyűrűk tartják a helyükön, amelyeket egy axiálisan mágnesezett gyűrűmágnes mágneses fluxusa tart a helyén. ez csökkenti a tányér ingadozását 0,01 mm-es tűréshatár alá, miközben továbbra is megőrzi a mágneses csapágy rezgéscsillapítását.

Motor: 3 motorgyártóval tárgyalok, valószínűleg egy Kollmorgen 3430-A10 léptetőmotorral fogok dolgozni (a PMX termékcsalád része). Ez a motor körülbelül 800 oz-in vagy valamivel több, mint 4,16 ft-lb.
Motorvezető: valószínűleg Kollmorgen P6000
Motorszíj: valószínűleg REGA - EBLT Advanced Drive Belt

Hangkar: Linn Akito Tonearm
Patron: Bármi is van, egyelőre valószínűleg AT231LP.
Elszigetelő lábak: Valószínűleg szorbotán láb.

Lábazat: Leválasztják a tányérról, hogy csökkentsék a harmonikus csatolást és a különféle problémákat. Valószínűleg rózsakvarcból készül a wow faktor miatt.

Kérdések a fórumhoz:
Mit hagytam figyelmen kívül?
Hogyan csökkenthetem a motor zaját?
Mit szeretnél tudni a csapágyról? Majdnem egy hónapot töltöttem a tervezéssel.



[stra57]

Dear Nightshade

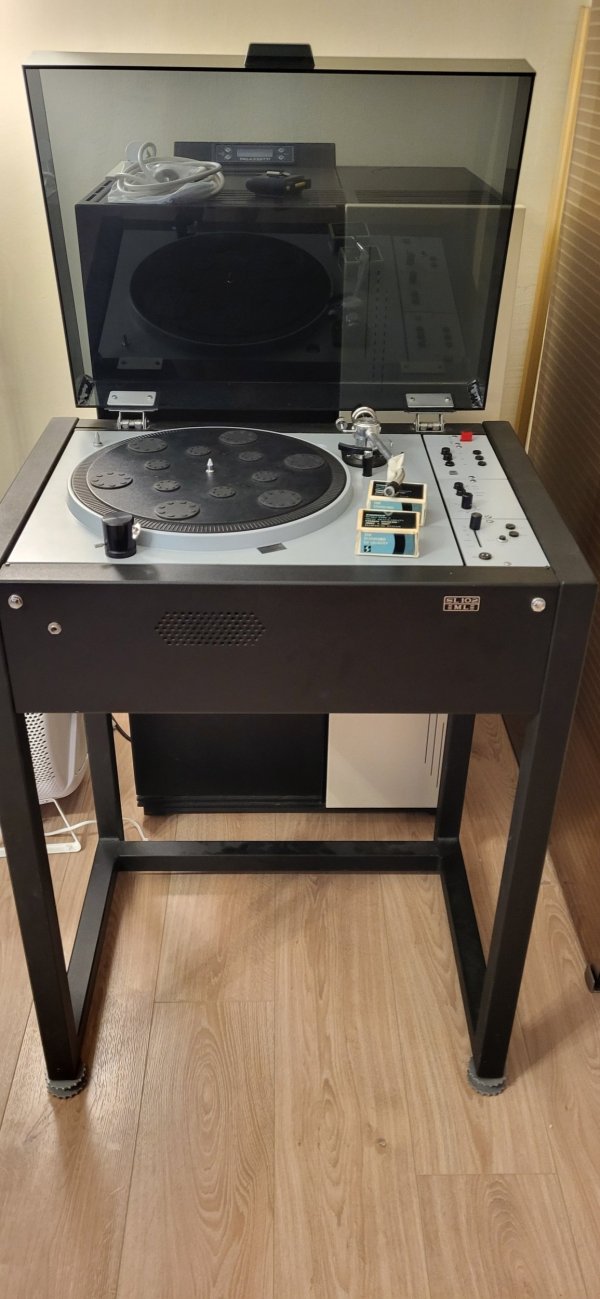

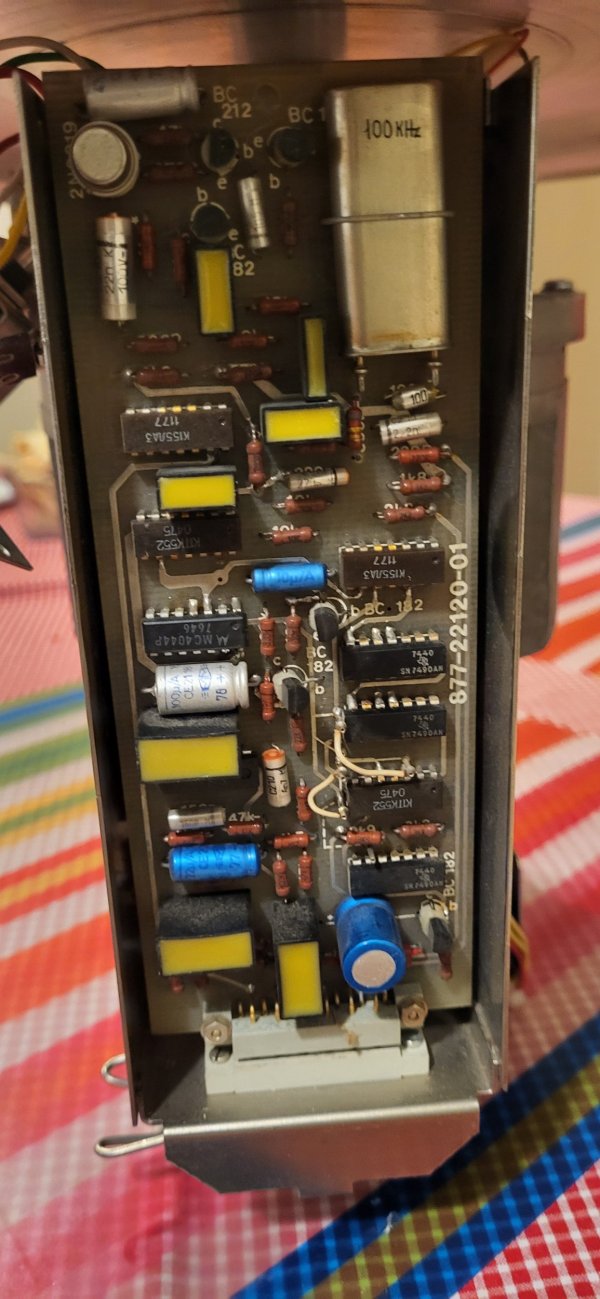

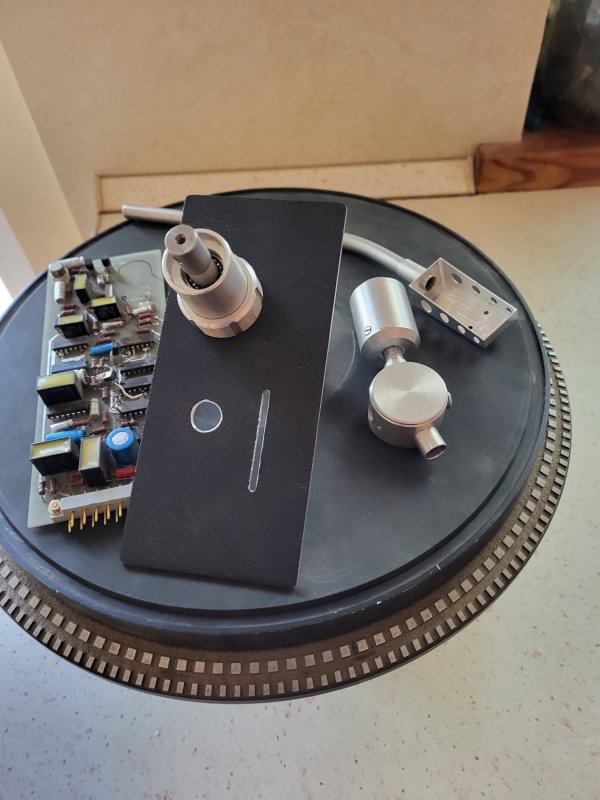

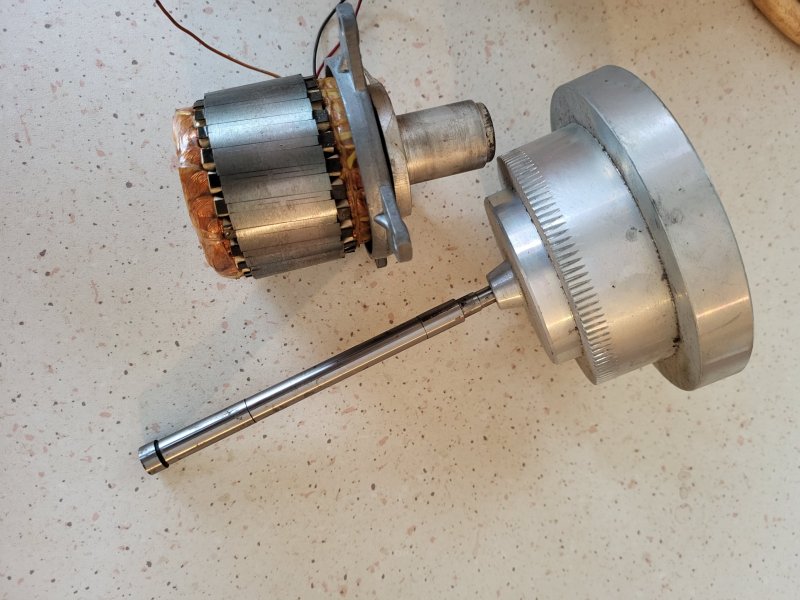

I sent a picture of the studio's professional turntable.
The picture shows an original.
Based on this, the advanced version indicated in my first letter.
I have learned and experienced a lot in the time that has passed. I can help you with a couple of things if you're interested.
Andrew
